Che cos'è un raccordo per tubo industriale? Guida completa

Che Raccordo per tubi industriali Cos'è e perché è importante

An Il raccordo per tubo flessibile industriale è il componente del connettore che unisce un tubo flessibile a un tubo, una valvola, una pompa, un cilindro o un altro tubo , sigillando la connessione in modo che il fluido o il gas possano circolare attraverso il sistema senza perdite. Solitamente è costituito da un corpo di accoppiamento, una ghiera o un manicotto che afferra il tubo e un'interfaccia filettata o flangiata sull'estremità opposta che si accoppia con il resto del sistema.

La maggior parte dei raccordi per tubi industriali venduti oggi sono costruiti come raccordi per tubi standard industriali, il che significa che la forma della filettatura, l'angolo di tenuta e le dimensioni seguono specifiche riconosciute come SAE, DIN, ISO o Che cavolo piuttosto che un design proprietario una tantum. Questa standardizzazione è ciò che consente a un raccordo di un ciclo di produzione di accoppiarsi in modo affidabile con un tubo flessibile, una valvola o una porta del cilindro prodotta interamente altrove, il che è estremamente importante nei sistemi idraulici e di trasporto di fluidi in cui una mancata corrispondenza può significare una perdita sotto pressione piuttosto che un piccolo inconveniente.

Il resto di questa guida illustra come viene costruito un raccordo per tubo flessibile standard, come si confrontano gli standard di filettatura e di tenuta, come dimensionare un raccordo per tubo idraulico per una determinata pressione e diametro del tubo e cosa cercare in un produttore di raccordi per tubi flessibili industriali.

Cos'è un Raccordo per tubo standard

Un raccordo per tubo standard è un giunto costruito secondo una specifica dimensionale e di filettatura pubblicata piuttosto che secondo una geometria personalizzata o proprietaria. Le specifiche più ampiamente citate nel settore dei tubi idraulici e industriali includono raccordi svasati e filettati diritti SAE, raccordi metrici DIN comuni in tutte le apparecchiature europee, raccordi ISO utilizzati per la compatibilità transfrontaliera delle apparecchiature e raccordi BS comuni nelle apparecchiature del mercato britannico e del Commonwealth.

La scelta di un raccordo per tubi standard industriale rispetto a un design proprietario generalmente semplifica la manutenzione futura, poiché le parti di ricambio possono provenire da più di una linea di produzione senza riprogettare il punto di connessione.

Come funzionano i raccordi per tubi flessibili industriali: componenti principali

Ogni raccordo per tubi industriali condivide tre zone funzionali, indipendentemente dallo standard di filettatura o dalle dimensioni del tubo.

Giunto e ghiera del tubo

Il corpo del raccordo si inserisce all'interno o sopra l'estremità del tubo e una ghiera o manicotto si comprime attorno al tubo durante la piegatura per bloccare il raccordo in posizione e sigillare lo strato esterno del tubo contro il gambo del raccordo.

Interfaccia filettatura e tenuta

L'estremità opposta del raccordo porta la filettatura o la flangia che si collega al resto del sistema. La tenuta avviene tramite una filettatura conica che sigilla al contatto, una filettatura parallela accoppiata con un O-ring o una rondella incollata, oppure un'interfaccia svasata e conica che sigilla attraverso il contatto metallo-metallo sotto coppia.

Raccordi crimpati e riutilizzabili

I raccordi crimpati vengono pressati in modo permanente sul tubo utilizzando una macchina crimpatrice e non possono essere rimossi senza tagliare il tubo, mentre i raccordi riutilizzabili o collegabili sul campo si avvitano o si fissano sull'estremità del tubo e possono essere smontati e rimontati, il che si adatta alle situazioni di riparazione sul campo in cui una macchina crimpatrice non è disponibile.

Dimensionamento del raccordo del tubo ad alta pressione in base al diametro del tubo

La capacità della pressione di esercizio generalmente diminuisce all'aumentare del diametro interno del tubo, poiché un foro più grande necessita di uno strato di rinforzo proporzionalmente più spesso per sostenere la stessa sollecitazione della parete. Un raccordo per tubo ad alta pressione su un tubo di piccolo diametro può spesso gestire una pressione di esercizio sostanzialmente più elevata rispetto alla stessa famiglia di raccordi su un tubo di diametro maggiore , motivo per cui il dimensionamento in base al solo diametro senza controllare la pressione nominale è un errore comune nelle specifiche.

Figura 1: Bande generali di pressione di esercizio di riferimento in base alla dimensione del diametro del tubo. Le valutazioni effettive dipendono dagli strati di rinforzo, dal design del raccordo e dal fattore di sicurezza applicato.

Criteri di selezione dei raccordi per tubi idraulici

Oltre al diametro e alla pressione, molti altri parametri determinano se un raccordo per tubo idraulico funzionerà in modo affidabile in un determinato sistema.

Figura 2: Tendenza generale al declassamento che mostra la diminuzione della capacità di pressione all'aumentare della temperatura operativa, espressa come percentuale della pressione a freddo nominale.

Spiegazione dei tipi di raccordi per tubi filettati

Un raccordo per tubo filettato può utilizzare diverse geometrie di filettatura e di tenuta e mescolare insieme le due sbagliate è una delle cause più comuni di perdita di connessione su un sistema idraulico.

Filettatura TNP

Le guarnizioni per filettature coniche National Pipe incastrano insieme le filettature coniche maschio e femmina, in genere assistite da sigillante per filettature, ed è comune su attrezzature industriali e agricole generali.

Filettatura BSP

La filettatura British Standard per tubi è disponibile sia in forma conica che parallela, con la versione parallela che sigilla attraverso una rondella incollata anziché l'interferenza della filettatura, comune sulle apparecchiature del mercato europeo e del Commonwealth.

Discussione JIC

I raccordi del Joint Industry Council utilizzano una tenuta svasata a 37 gradi su una filettatura parallela, offrendo una forte tenuta metallo-metallo che funziona bene in presenza di vibrazioni ed è ampiamente utilizzata nei sistemi idraulici nordamericani.

Discussione ORFS

I raccordi con tenuta frontale con O-ring utilizzano un O-ring a faccia piatta anziché una guarnizione svasata o filettata, offrendo una delle connessioni più resistenti alle perdite disponibili per applicazioni idrauliche ad alta pressione.

Filettatura metrica

I raccordi con filettatura metrica, spesso abbinati a un cono da 24 gradi e a un O-ring, sono comuni sui macchinari costruiti in Europa e sempre più specificati sulle apparecchiature progettate per i mercati globali.

Figura 3: Capacità di pressione di riferimento generale in base alla geometria della filettatura e della guarnizione. Le valutazioni effettive variano in base alle dimensioni del raccordo, al materiale e al design del produttore.

Scelte di materiali e rivestimenti per raccordi per tubi flessibili industriali

L'acciaio al carbonio rimane il materiale del corpo del raccordo più comune per il servizio idraulico generale, generalmente rifinito con una placcatura in zinco o zinco-nichel per resistere alla corrosione superficiale durante lo stoccaggio e l'uso sul campo. I raccordi in acciaio inossidabile costano di più da lavorare, ma resistono molto meglio alla corrosione negli ambienti marini, chimici, alimentari e farmaceutici dove il lavaggio o l'esposizione al sale sono routine. I raccordi in ottone compaiono principalmente su linee di aria e acqua a bassa pressione dove la lavorabilità e la moderata resistenza alla corrosione contano più della capacità di pressione massima.

Figura 4: Confronto relativo tra cinque fattori pratici su una scala di riferimento ingegneristica generale a cinque punti.

Industrie che si affidano ai raccordi per tubi flessibili industriali

I raccordi per tubi flessibili industriali e standard vengono visualizzati ovunque il fluido o il gas debbano spostarsi attraverso una connessione flessibile anziché un percorso di tubazione rigido. I settori comuni includono:

• Circuiti idraulici di macchine edili e movimento terra
• Attrezzature agricole e attrezzi idraulici
• Sistemi di fluidi marini e di bordo
• Tubazioni per impianti metallurgici e di lavorazione del petrolio
• Linee di lavorazione alimentare e farmaceutica che necessitano di raccordi sanitari
• Attrezzature per il volo spaziale e il supporto a terra aerospaziale

Ciascun settore tende a favorire una particolare combinazione di materiale, standard di filettatura e metodo di tenuta in base ai fluidi gestiti, all'ambiente circostante e alla frequenza con cui la connessione viene smontata per la manutenzione.

Raccordi per tubi personalizzati e raccordi per tubi OEM

I raccordi standard del catalogo coprono la maggior parte delle applicazioni, ma alcuni layout delle apparecchiature richiedono un raccordo per tubo personalizzato costruito attorno a un angolo di piegatura, lunghezza o configurazione di porta specifici che una parte del catalogo non può corrispondere. I raccordi per tubi flessibili OEM, prodotti su disegno o campione del cliente, consentono ai costruttori di apparecchiature di integrare un raccordo che corrisponda esattamente alle loro esigenze di ingombro e montaggio, anziché adattare il layout attorno a una parte standard.

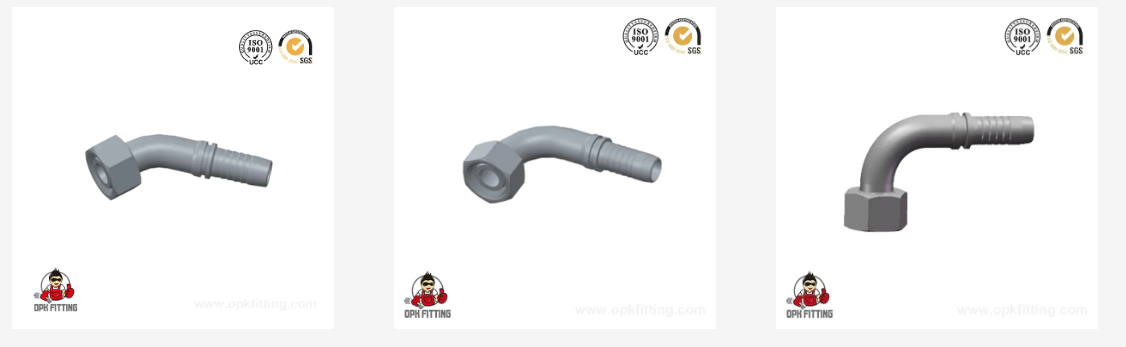

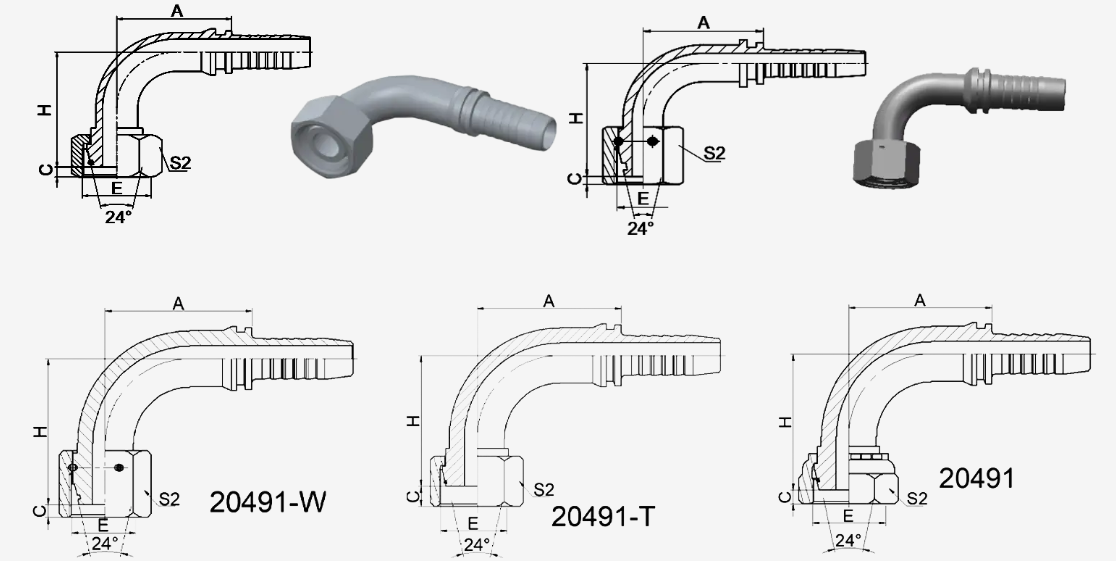

I giunti a gomito sono una richiesta personalizzata comune, poiché l'angolo di piega e il raggio variano ampiamente tra i modelli di macchina. La produzione di un giunto a gomito attraverso un processo di formatura integrale con un riscaldatore ad alta frequenza e una piegatrice per tubi controllata da computer generalmente mantiene una consistenza dimensionale più stretta durante un ciclo di produzione rispetto ai raccordi assemblati da segmenti saldati separati.

Migliori pratiche di installazione e crimpatura

Una corretta tecnica di assemblaggio protegge sia l'integrità della tenuta che la durata operativa di un raccordo per tubo idraulico. I dati sul campo relativi alle operazioni di crimpatura indicano costantemente un numero limitato di passaggi che impediscono la maggior parte dei guasti precoci.

1. Tagliare il tubo perpendicolarmente utilizzando un utensile da taglio adeguato anziché una sega a mano, poiché un taglio angolato impedisce anche il contatto con la ghiera.
2. Spelare solo la copertura esterna quando il progetto del raccordo richiede un tubo smussato, seguendo esattamente la lunghezza della spelatura indicata dal produttore del raccordo.
3. Inserire completamente il tubo nel raccordo prima di piegarlo in modo che lo strato di rinforzo si trovi sotto l'intera lunghezza della ghiera.
4. Impostare la macchina di crimpatura sull'esatta dimensione della matrice e pressione specificate per quella combinazione di raccordo e tubo.
5. Eseguire un test di pressione di prova sui gruppi completati prima che entrino in servizio per confermare che non vi siano infiltrazioni nell'interfaccia di crimpatura o filettatura.
6. Sciacquare e tappare i gruppi finiti per tenere la contaminazione fuori dal foro prima dell'installazione.

Scelta di un produttore di raccordi per tubi flessibili industriali

Selezionare un produttore di raccordi per tubi industriali o un fornitore di raccordi per tubi industriali implica guardare oltre la pagina del catalogo per concentrarsi sulla capacità di produzione, poiché la qualità di crimpatura e l'accuratezza dimensionale costanti durante un ciclo completo di ordini sono importanti tanto quanto la parte campione iniziale.

OPK FITTING Hydraulic Equipment Factory è un esempio di fabbrica di raccordi per tubi flessibili costruita attorno alla produzione di tubi idraulici e adattatori, che copre raccordi per tubi flessibili, adattatori e tubi idraulici flessibili in una gamma di livelli e dimensioni di pressione. I prodotti di questo tipo di strutture vengono generalmente applicati nei sistemi idraulici e di trasporto di fluidi in macchinari, metallurgia, petrolio, edilizia, costruzione navale, attrezzature aerospaziali di terra, agricoltura, prodotti farmaceutici e di trasformazione alimentare. Lo stabilimento opera nella città di Ningbo, nella provincia di Zhejiang, in Cina, una regione con una base consolidata di produzione di tubi idraulici e una forte infrastruttura di trasporto per le rotte di esportazione sia marittime che aeree.

Le fasi di produzione in questo tipo di struttura includono generalmente il taglio dei tubi, la rimozione della gomma, la piegatura dei tubi, il test di pressione di prova e il risciacquo, supportati dalla capacità di lavorazione CNC per i corpi dei raccordi stessi. Quando si confrontano un produttore di raccordi per tubi industriali con un altro, gli ingegneri chiedono comunemente informazioni sul numero di macchine CNC e sulla capacità di produzione generale, sulla capacità di test interni per le proprietà fisiche e dimensionali e se la fabbrica supporta sia raccordi per tubi OEM costruiti su disegni del cliente sia produzione di catalogo standard insieme.

Domande frequenti

• Q1: Cos'è un raccordo per tubo industriale

  R: È il componente del connettore che unisce un tubo flessibile a un tubo, una valvola, una pompa o una porta del cilindro, sigillando la connessione in modo che il fluido o il gas possano passare attraverso il sistema senza perdite.

• Q2: Cos'è un raccordo per tubo standard

  R: È un raccordo costruito secondo una specifica dimensionale e di filettatura pubblicata, come SAE, DIN, ISO o BS, che gli consente di accoppiarsi in modo affidabile con parti provenienti da più di una fonte di produzione.

• Q3: A cosa servono i raccordi per tubi flessibili

  R: Collegano le sezioni di tubi flessibili a tubazioni rigide, pompe, valvole e cilindri nei sistemi di trasporto di fluidi idraulici, pneumatici e in generale.

• Q4: Come funzionano i raccordi per tubi industriali

  R: Una ghiera o un manicotto si comprime attorno al tubo per afferrarlo e sigillarlo al corpo del raccordo, mentre l'estremità opposta si collega al sistema tramite una filettatura corrispondente o un'interfaccia flangiata.

• Q5: Qual è la differenza tra un raccordo per tubo aggraffato e uno riutilizzabile

  R: Un raccordo aggraffato viene pressato in modo permanente sul tubo con una macchina aggraffatrice, mentre un raccordo riutilizzabile si avvita o si fissa sull'estremità del tubo e può essere rimosso e rimontato senza tagliare il tubo.

• Q6: Come scelgo il tipo di filettatura giusto per un raccordo per tubo idraulico

  R: Abbinare prima il tipo di filettatura alla porta dell'attrezzatura di accoppiamento, quindi verificare che la pressione nominale del raccordo e il tipo di guarnizione siano adatti alla pressione di esercizio e al fluido coinvolto.

• Q7: Quali prodotti puoi fornire

  R: La produzione comprende giunti per tubi flessibili, manicotti, raccordi di transizione e giunti idraulici costruiti secondo SAE, DIN, ISO, BS e altri standard internazionali.

• Q8: Che ne dici della capacità produttiva della tua azienda

  R: La fabbrica gestisce più di 100 macchine utensili CNC supportate da un team di personale di ricerca e sviluppo concentrato sulla progettazione degli accessori e sul miglioramento dei processi.

• D9: In che modo la vostra azienda garantisce la qualità del prodotto?

  R: Ogni processo di produzione prevede un'ispezione in linea e i prodotti finiti vengono testati rispetto ai requisiti del cliente e agli standard internazionali utilizzando un sistema di ispezione interno che copre le proprietà dei materiali e l'accuratezza dimensionale.

• Q10: Stai producendo parti standard

  R: La produzione si basa principalmente sulle specifiche delle parti standard internazionali, che supportano la compatibilità tra standard di connessione e filettatura comuni.
