What Is a Hydraulic Hose?

Cos'è un Tubo idraulico

Un tubo idraulico è un tubo flessibile e rinforzato progettato per trasportare fluido pressurizzato tra i componenti di un sistema idraulico, trasferendo la forza necessaria per spostare cilindri, motori e altri attuatori. A differenza dei tubi rigidi in acciaio, un tubo idraulico può piegarsi attorno alle parti in movimento e assorbire le vibrazioni, motivo per cui è la scelta standard ovunque l'attrezzatura si fletta, ruoti o cambi posizione durante il funzionamento. Un gruppo di tubi idraulici completo accoppia il tubo stesso con raccordi per tubi idraulici aggraffati su ciascuna estremità , creando un percorso sigillato che collega pompe, valvole, cilindri e serbatoi in un unico circuito funzionante.

La maggior parte dei tubi idraulici condivide una struttura a strati simile, indipendentemente dall'applicazione. Una camera d'aria trasporta il fluido e resiste alla composizione chimica di quel fluido, uno strato di rinforzo di filo o tessuto intrecciato o avvolto a spirale conferisce al tubo la sua capacità di pressione e una copertura esterna protegge il rinforzo dall'abrasione, dagli agenti atmosferici e dall'usura generale. Comprendere questa struttura rende molto più semplice la scelta del tubo corretto e del raccordo corrispondente per qualsiasi macchina.

Come è costruito un tubo idraulico

Ogni tubo idraulico è costruito a strati e il numero e il tipo di tali strati determinano quanta pressione il tubo può sopportare e come si comporta in caso di flessione, calore e flessione ripetuta.

Tabella 1: Strati centrali presenti in un tipico tubo idraulico
Strato Funzione Materiale comune
Camera d'aria Trasporta e contiene il fluido idraulico Gomma sintetica o termoplastica
Rinforzo Fornisce capacità di pressione e resistenza allo scoppio Filo di acciaio intrecciato o spiralato, tessuto
Copertura esterna Protegge dall'abrasione, dagli agenti atmosferici e dai prodotti chimici Gomma sintetica, poliuretano

Uno strato di treccia metallica singola è comune sui tubi flessibili più leggeri, mentre un tubo idraulico ad alta pressione utilizzato in apparecchiature impegnative spesso utilizza due o più strati di filo a spirale per raggiungere una pressione di esercizio molto più elevata senza espandersi o indebolirsi sotto ripetuti cicli di pressione.

Comprensione della pressione nominale del tubo idraulico

La pressione nominale del tubo idraulico indica la pressione di esercizio massima che un tubo può gestire in sicurezza durante il normale funzionamento e deve sempre corrispondere alla pressione effettiva prodotta dalla pompa o dal sistema collegato, non semplicemente scelta a caso. Due cifre contano qui, la pressione di esercizio per cui è valutato un tubo durante l'uso continuo e la pressione di scoppio, che è il punto di guasto e si trova ben al di sopra della pressione di esercizio come margine incorporato.

Pressione di esercizio tipica per tipo di rinforzo Basso Alto Treccia tessile Treccia a filo singolo Treccia a doppio filo Filo a spirale

Figura 1: Capacità di pressione di esercizio relativa per costruzione di rinforzo, scala da bassa ad alta

In questo confronto, i tubi idraulici avvolti a spirale generalmente raggiungono la massima capacità di pressione, motivo per cui un tubo idraulico ad alta pressione utilizzato su escavatori, presse e attrezzature di sollevamento pesante è quasi sempre costruito con rinforzo in filo a spirale anziché con una singola treccia tessile.

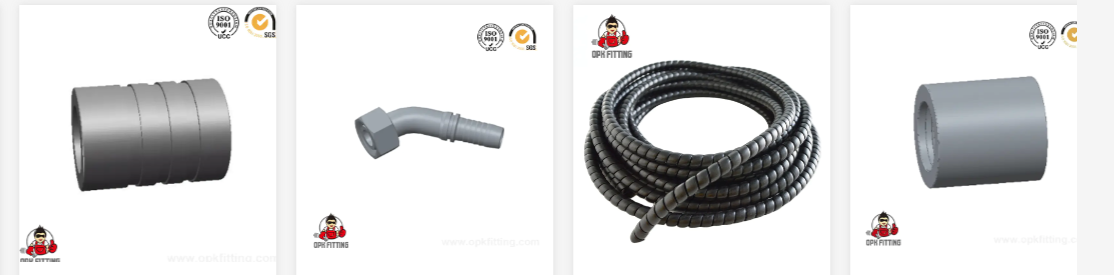

Raccordi per tubi idraulici e come funzionano

I raccordi per tubi idraulici collegano il tubo a pompe, cilindri, valvole e collettori e il raccordo è altrettanto importante per un sistema privo di perdite quanto il tubo stesso. Un raccordo viene generalmente aggraffato sull'estremità del tubo utilizzando una ghiera abbinata, formando un gruppo di tubo idraulico permanente e resistente alla pressione.

Tipi di raccordi comuni

  • Raccordi JIC, riconosciuti da una sede svasata a 37 gradi e ampiamente utilizzati in apparecchiature idrauliche generiche
  • Raccordi ORFS, sigillanti con una faccia O-ring per una connessione forte e resistente alle perdite
  • Raccordi filettati NPT e BSP, comuni sulle porte della pompa e sui blocchi valvole
  • Raccordi flangiati, utilizzati su tubi di diametro maggiore dove è necessaria una connessione bullonata
  • Giunti a disconnessione rapida, che consentono una connessione e disconnessione rapida e senza attrezzi

Identificazione del raccordo del tubo idraulico

L'identificazione del raccordo del tubo idraulico di solito si riduce al controllo di tre dettagli insieme anziché fare affidamento solo sull'aspetto: il tipo e la dimensione della filettatura, l'angolo di sede o lo stile della guarnizione e se la connessione è maschio o femmina. Misurare il diametro della filettatura con un calibro e confrontare la forma della sede con una tabella di riferimento è il modo più affidabile per confermare un raccordo prima di ordinare una sostituzione.

Come scegliere il giusto tubo idraulico

La selezione di un gruppo di tubi idraulici inizia con l'abbinamento di quattro fattori all'attrezzatura che servirà, piuttosto che scegliere in base solo al diametro del tubo.

  1. Pressione di esercizio del sistema, confermata rispetto alla pressione nominale del tubo con un margine di sicurezza adeguato
  2. Tipo e temperatura del fluido, poiché il materiale del tubo interno deve resistere allo specifico fluido idraulico in uso
  3. Diametro interno del tubo, dimensionato per mantenere un flusso adeguato senza eccessiva caduta di pressione o accumulo di calore
  4. Percorso e raggio di curvatura, poiché un tubo forzato al di sotto del raggio di curvatura minimo si consuma molto prima del previsto
Pressione di esercizio e pressione di scoppio per tutte le dimensioni dei tubi 6 mm 10 mm 13 mm 19 mm 25 mm Pressione di esercizio Pressione di scoppio

Figura 2: relazione illustrativa tra pressione di esercizio e margine di pressione di scoppio per tutte le dimensioni dei tubi

Lo spazio tra la linea della pressione di esercizio e la linea della pressione di scoppio rappresenta il margine di sicurezza incorporato in un tubo flessibile adeguatamente dimensionato e questo margine non dovrebbe mai essere trattato come capacità operativa inutilizzata durante il normale utilizzo del sistema.

Guida all'installazione del tubo idraulico

Una corretta installazione prolunga la durata e riduce la possibilità di perdite premature o guasti al tubo. Una guida di base per l'installazione del tubo idraulico generalmente segue questa sequenza.

  1. Tagliare il tubo perpendicolarmente e pulirlo, rimuovendo eventuali fili di rinforzo allentati dall'estremità tagliata
  2. Selezionare il raccordo e la ghiera corrispondenti in base alle dimensioni del tubo e al tipo di rinforzo
  3. Crimpare il raccordo al diametro di crimpatura specificato dal produttore per quella combinazione di tubo e raccordo
  4. Far passare il tubo evitando curve strette al di sotto del raggio di curvatura minimo e lontano da superfici calde o parti in movimento
  5. Sostenere i tubi lunghi con fascette a intervalli regolari per evitare cedimenti e sfregamenti
  6. Testare la pressione sul gruppo finito prima di metterlo in servizio completo

Lista di controllo per la manutenzione dei tubi idraulici

L'ispezione di routine individua la maggior parte dei problemi dei tubi flessibili molto prima che causino tempi di inattività. Una pratica lista di controllo per la manutenzione dei tubi idraulici copre i seguenti punti durante ogni giro di ispezione.

  • Controllare la copertura esterna per eventuali crepe, abrasioni, formazione di bolle o filo di rinforzo esposto
  • Ispezionare i raccordi per rilevare eventuali segni di perdite, corrosione o movimento nell'area di crimpatura
  • Verificare che il percorso del tubo non sia entrato in contatto con componenti caldi o bordi taglienti
  • Cercare attorcigliamenti, torsioni o sezioni appiattite lungo la lunghezza del tubo
  • Registrare l'età del tubo e sostituire i gruppi che hanno raggiunto l'intervallo di manutenzione consigliato
Cause comuni dietro il guasto del tubo idraulico Abrasione e Sfregamento Alto Itinerario errato Alto Utilizzo in sovrapressione Moderato Ozono ed esposizione al calore Moderato Affaticamento dell'adattamento Bassoer

Figura 3: Classifica illustrativa dei fattori comuni che contribuiscono alla rottura dei tubi sul campo

Confronto tra i tipi di tubi idraulici

Diverse costruzioni di tubi flessibili si comportano in modo diverso nell'ambito dello stesso insieme di misure pratiche, il che rende utile il confronto fianco a fianco quando si restringe un'opzione.

Capacità di pressione Resistenza all'abrasione Intervallo di temperatura Flessibilità Assorbimento delle vibrazioni Treccia a filo singolo Filo a spirale Hose

Figura 4: performance comparativa di cinque misure pratiche su scala relativa

Il tubo a spirale generalmente determina capacità di pressione e resistenza all'abrasione, che si adatta al suo uso comune su macchinari pesanti, mentre il tubo a treccia a filo singolo rimane più leggero e flessibile, rendendolo una scelta comune su apparecchiature con percorso più stretto e movimento frequente.

Industrie che si affidano ai tubi assemblati idraulici

I tubi idraulici e i raccordi per tubi idraulici sono presenti in un'ampia gamma di apparecchiature industriali ovunque venga utilizzata l'energia fluida per generare movimento o forza.

Tabella 2: Industrie comuni e tipiche applicazioni di tubi idraulici
Industria Applicazione tipica
Macchinari di ingegneria Circuiti idraulici di escavatore, caricatore e gru
Metallurgia e estrazione mineraria Linee di presse pesanti e attrezzature per la movimentazione dei materiali
Petrolio e prodotti chimici Linee di trasferimento fluidi resistenti a specifici fluidi di processo
Navigazione e Marina Macchinari di coperta e sistemi idraulici di sterzo
Aerospaziale e militare Supporto a terra e attrezzature mobili specializzate
Costruzione Pompe per calcestruzzo, ascensori e attrezzature compatte

Informazioni sulla fabbrica di attrezzature idrauliche OPK FITTING

OPK FITTING Hydraulic Equipment Factory è un produttore specializzato di tubi idraulici, raccordi e adattatori per tubi idraulici, con sede nella città di Ningbo, nella provincia di Zhejiang, un'area da tempo riconosciuta come centro per la produzione di tubi idraulici in Cina. Con oltre 10 anni di esperienza nella produzione , la fabbrica copre un'ampia gamma di livelli di pressione, dimensioni di tubi flessibili e tipi di raccordi per l'industria dei macchinari, della metallurgia, del petrolio, dell'edilizia, delle spedizioni, dell'aerospaziale, dell'agricoltura, dell'industria farmaceutica e alimentare.

La produzione in fabbrica segue una linea di processo completa che comprende il taglio dei tubi, la rimozione della gomma, la piegatura dei tubi, il test di prova della pressione e il risciacquo. I giunti a gomito vengono prodotti attraverso un processo di produzione integrale che utilizza apparecchiature di riscaldamento ad alta frequenza e piegatrici per tubi controllate da computer, garantendo una struttura pulita e una finitura affidabile su ogni gruppo di tubi idraulici che esce dalla struttura. Il team comprende professionisti esperti del design focalizzati sia sulle prestazioni del prodotto che sul supporto clienti reattivo, e i prodotti dalla fabbrica vengono forniti ai clienti in Medio Oriente, Europa e Stati Uniti.

Domande frequenti

  • Q1. Quale tubo idraulico dovrei scegliere?

    Abbina il tubo alla pressione di esercizio del tuo sistema, al tipo di fluido, all'intervallo di temperatura e al raggio di curvatura richiesto anziché scegliere solo in base al diametro.

  • Q2. Quale raccordo idraulico è il migliore

    Il raccordo giusto dipende dal tipo di filettatura della porta già presente sulla tua attrezzatura, come JIC, ORFS, NPT o BSP, quindi l'identificazione viene prima della selezione.

  • Q3. Di quale livello di pressione ho bisogno?

    Controllare la pressione di esercizio massima generata dalla pompa o dal sistema e selezionare un tubo con una potenza nominale superiore a tale valore con un margine di sicurezza adeguato.

  • Q4. Come identificare i raccordi dei tubi idraulici

    Misurare il diametro della filettatura, controllare l'angolo della sede o lo stile della guarnizione e verificare se la connessione è maschio o femmina prima di ordinare un abbinamento.

  • Q5. Come leggere le marcature dei tubi idraulici

    Il testo della linea di disposizione del tubo generalmente elenca il diametro interno, la pressione di esercizio, l'intervallo di temperatura e le informazioni sul lotto di produzione stampate lungo la copertura esterna.

  • Q6. Come vengono spedite le merci ai clienti

    Le spedizioni di solito vengono effettuate via mare, poiché la fabbrica si trova vicino al porto di Ningbo, con il trasporto aereo disponibile attraverso gli aeroporti di Ningbo e Shanghai per ordini urgenti.

  • D7. Quali campi di applicazione coprono i prodotti

    I prodotti servono sistemi di trasporto idraulici e di fluidi nei settori delle macchine ingegneristiche, della metallurgia, del petrolio, dell'estrazione mineraria, dell'edilizia, della chimica, delle spedizioni, dell'aerospaziale e militare.

  • Q8. Come si presenta il metodo di pagamento

    Termini come FOB, CIF o CNF vengono confermati al momento del preventivo, con gli ordini di produzione di massa comunemente disposti come un deposito seguito dal saldo prima della consegna e un saldo mensile disponibile su richiesta.
